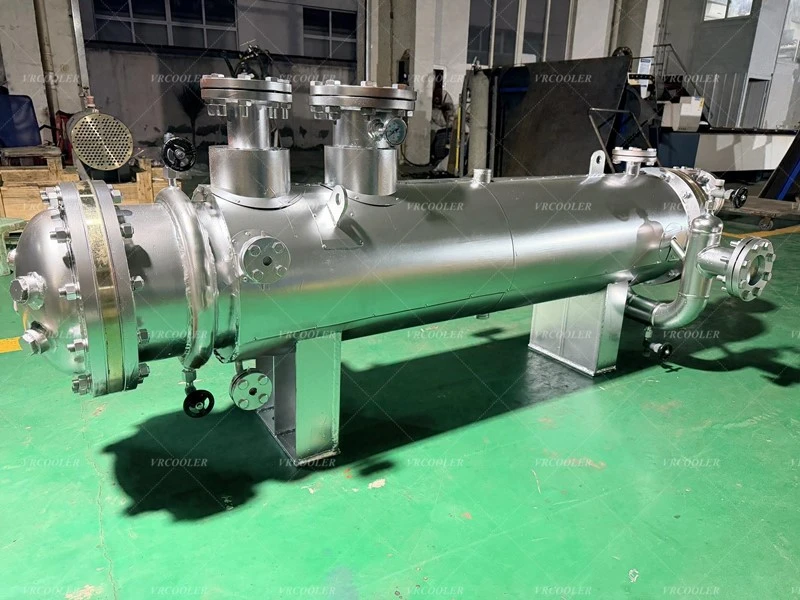

Kundenspezifischer Rohrbündelkondensator für Dampfturbine
Der Dump-Kondensator ist ein Rohrbündel-Hilfswärmetauscher, der auch atmosphärischer Dump-Kondensator oder Drain-Kühler genannt wird. Es kondensiert überschüssigen Bypass-Dampf, der andernfalls beim Starten, Abschalten, Lastabwurf oder plötzlichen Abfall des Dampfbedarfs der Turbine in die Atmosphäre entweichen würde. Es fängt Ablassdampf auf, wandelt ihn in wiederverwendbares Kondensat um, eliminiert atmosphärische Entlüftung, Lärm, Energie- und Wasserverluste und stabilisiert den Druck im Dampfkreislaufsystem. Im Gegensatz zum Hauptvakuum-Oberflächenkondensator läuft der Ablasskondensator meist nahe dem atmosphärischen Druck und bewältigt einen vorübergehenden Spitzendampfstrom anstelle eines kontinuierlichen Turbinenabgasstroms.
Funktionsprinzip
Heißer Bypass-/Ablassdampf tritt auf der Mantelseite ein; Kühlwasser zirkuliert in den Wärmeübertragungsrohren. Dampf setzt latente Wärme frei und kondensiert zu flüssigem Kondensat, das im heißen Brunnen gesammelt wird. Nicht kondensierbare Gase werden abgelassen. Das zurückgewonnene Kondensat kann in das Kesselspeisewassersystem zurückgeführt werden. Das Rohrbündel verfügt über eine Dehnfugen-Rohrbodenverbindung, schwingungsdämpfende Stützplatten und einen selbstentleerenden Rohrbogen für die Entwässerung bei Abschaltung.
Hauptmerkmale
Bewältigen Sie große vorübergehende Dampfspitzenlasten für Turbinenabschalt-, Bypass- und Startbedingungen
Rohrbündelkonstruktion, kundenspezifisches thermomechanisches Design gemäß TEMA-/HEI-/ASME-Standard
Materialoptionen: Gehäuse aus Karbonstahl; Rohre aus SS304 / SS316L / Cu-Ni 90/10 / Titan für Süßwasser-/Meerwasserkühlung
Separater Kondensatauslass und Entlüftungsanschluss für nicht kondensierbares Gas; Warmbrunnen zur Kondensatsammlung
Optionales Komplettpaket: Druckminderer, Kondensatpumpe, Niveauregelung, Instrumentierung und Ventile
Keine Dampfentlüftung in die Atmosphäre; Reduzieren Sie Lärm, sparen Sie Speisewasser und Wärmeenergie
Typische Anwendungsszenarien
Bypass des Dampfturbinengenerators und Ableitung der Dampfkondensation (Entnahme-Kondensations-Turbinensatz)
Blockheizkraftwerk und Abwärmerückgewinnungsanlage; Kesselüberschussdampfrückgewinnung
Marine-Dampfsystem; Dampfentlüftungsrückgewinnung aus industriellen Prozessen
