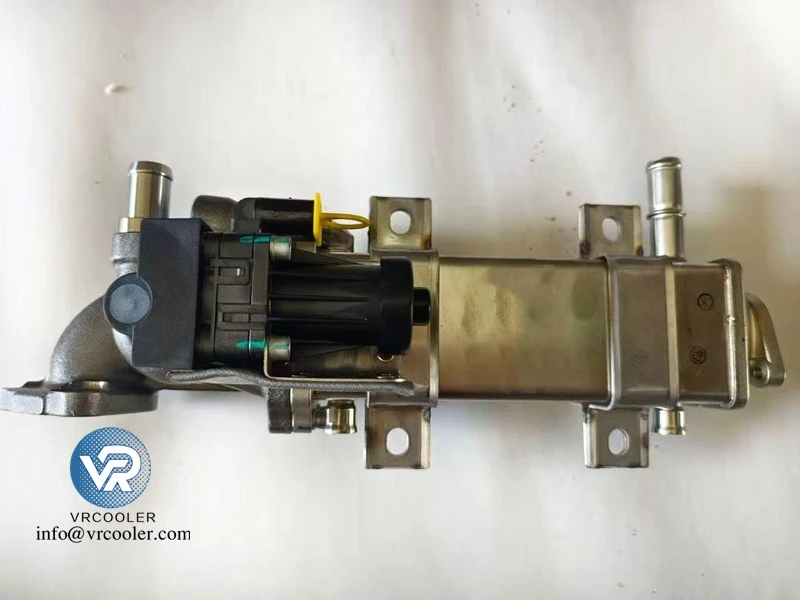

3423783 EGR-Kühler-Luftladung für Cummins

3423783 EGR-Kühler-Luftladung für Cummins

Was ist ein AGR-Kühler bei einem Dieselmotor?
1. Vollständiger Name und grundlegende Definition
AGR=Abgasrückführungskühler Es handelt sich um einen kompakten wassergekühlten Wärmetauscher, der in modernen Turbodieselmotoren (Generatoren, LKWs, Schiffsmotoren) installiert wird, um strenge Emissionsvorschriften (Tier 4, Euro VI, IMO Tier III) zu erfüllen.

Ein Teil des superheißen Abgases wird vom Abgaskrümmer abgeleitet und zunächst durch den AGR-Kühler geleitet, bevor es sich wieder mit der Ansaugluft des Motors vermischt.

- Heißes Abgas=600–780 Grad
- Der Kühler senkt die Temperatur auf 100–150 Grad
Kühles Abgas enthält Inertgase (CO₂, Wasserdampf). Wenn es in Brennkammern eingemischt wird, senkt es die Spitzentemperatur der Flamme und reduziert die NOₓ-Belastung (Stickoxid), den wichtigsten giftigen Ausstoß von Dieselmotoren, drastisch.

Ohne vorher den Auspuff zu kühlen:
Heißes Gas würde die Ansaugluft überhitzen, die Verbrennungswärme erhöhen und NOₓ nicht wirksam reduzieren.

Wie es Schritt für Schritt funktioniert
Heiße, rußige Abgase zweigen vom Auspuffrohr ab und gelangen in die Edelstahlrohre des AGR-Kühlers.

Motorfrostschutz/Kühlmittel strömt in separaten abgedichteten Kanälen um die Rohre und absorbiert die Abgaswärme.

Auf der anderen Seite strömt gekühltes Abgas aus, gesteuert durch ein AGR-Ventil basierend auf Motorlast/-drehzahl.

Kühles Abgas vermischt sich mit frischer Druckluft aus dem Nachkühler und gelangt dann zur Verbrennung in die Zylinder.

Das erhitzte Kühlmittel fließt zurück zum Kühler/Fernluftkühler, um Abwärme abzugeben.

Materialspezialisierung (Warum nur Edelstahl)
Abgase enthalten Schwefel aus Dieselkraftstoff. Beim Abkühlen bildet sich im Inneren des Kühlers ätzendes Schwefelsäurekondensat.

AGR-Kühler bestehen aus Edelstahl 304/316, um Säurekorrosion und extremen Temperaturschocks zu widerstehen.

Kupfer/Aluminium kann hier nicht verwendet werden - Säure frisst sie schnell durch.
